Vorstellung: JLD404 Wattmeter

Aus der Reihe "Werkzeuge in der Kurzvorstellung" habe ich hier das JLD404 Wattmeter vor mir liegen.
Es ist ein Instrument mit einer vierstelligen Anzeige von Spannung, Strom oder Watt.
Zusätzlich lassen sich Schwellwerte einstellen, die durch zwei integrierte Relais lastabhängige Schaltungen erlauben.

Das JLD404 misst in den Spannungsbereichen 100V oder 500V.

Der Strom kann bis 5A direkt gemessen werden (1A oder 5A), alles darüber hinaus über ein 75mV Shunt / Messwiderstand.

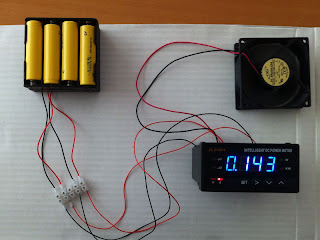

Strommessung direkt:
Strommessung über 20A / 75mV Shunt / Messwiderstand:
Strommessung zum Vergleich über Multimeter:
Die Menüführung ist etwas gewöhnungsbedürftig.
Hat man diese aber verstanden oder ein Handbuch zur Hand, ist das kein größeres Problem mehr.

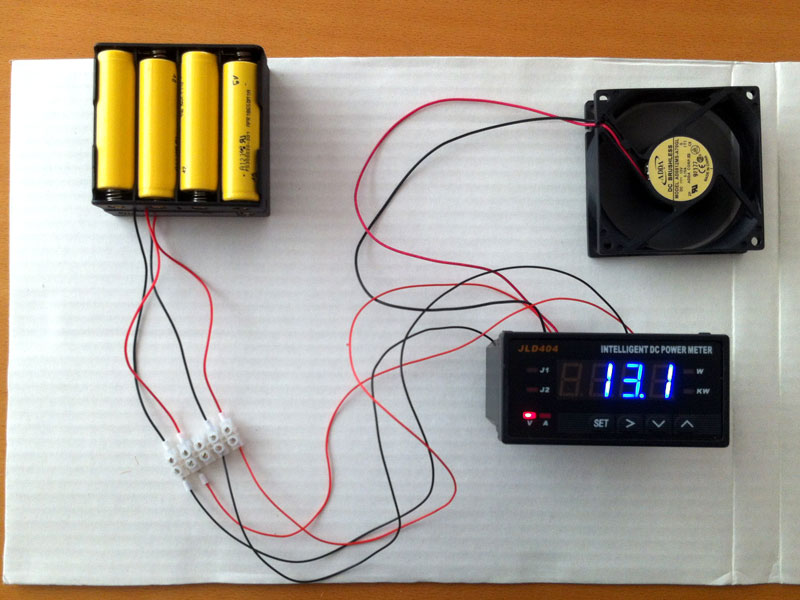

Im Aufbau messe ich die Spannung der vier A123 LiFePo4 Zellen, die als Versorgung der Last ( in diesem Fall ein Lüfter) dienen.
Vier weitere A123 LiFePo4 Zellen versorgen die Anzeige (8-30V DC zulässig).

Die Instrumente kosten in den USA zwischen 60 und 90 Dollar. Mit Versand, Steuern und Zoll landet man bei etwa 70-100 Euro.
Wer Interesse hat, im Moment habe ich noch zwei zum Verkauf.
